1范圍
本標準規定了運輸包裝用單瓦楞紙箱和雙瓦楞紙箱(以下簡稱瓦楞紙箱)的分類 、結構形式
、要求
、試驗與檢驗方法等
。
本標準適用于瓦楞紙箱的設計、生產制造與檢驗，其他類型的瓦楞紙箱可參照本標準的有關規定
。
2規范性引用文件
下列文件的條款通過本標準的引用而成為本標準的條款，凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準
，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本
。凡是不注日期的引用文件,其最新版本適用于本標準
。
GB/T191包裝儲運圖示標志(GB/T 191-2008, ISO 780: 1997, MOD)
GB/T 2828.1-2003計數抽樣檢驗程序 第1部分:按接收質量限(AQL)檢索的逐批檢驗抽樣計劃(ISO 2859-1; 1999, DT)
GB/T4857.4包裝運輸包裝件 壓力試驗方法(GB/T4857.4-1992, eqv2872:1985)GB/T4892 硬質直方體運輸包裝尺寸系列GB/T6544 瓦楞紙板3分類

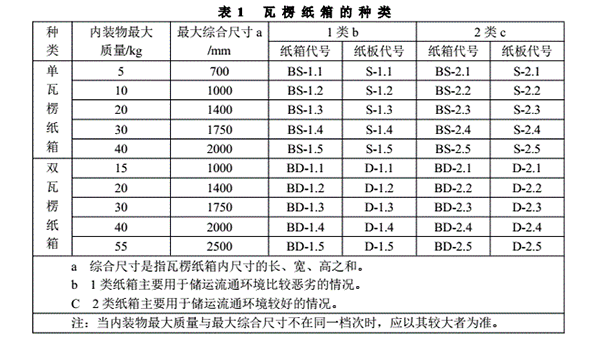

瓦楞紙箱按照所使用的瓦楞紙板的不同種類、內裝物的最大質量及綜合尺寸、預計的儲運流通環境條件等將其分為20種
，如表1所示。
4基本箱型與代號
瓦楞紙箱的基本式樣圖形根據內裝物的不同，也可以采用其他型式的瓦楞
紙箱
。瓦楞紙箱內可以使用隔板、襯板
、底座等紙箱附件
，其種類及代號。
瓦楞紙箱的箱型代號由四位數字組成，前兩位數字表示箱型種類
，后兩位數字表示同一類箱型中不同的紙箱式樣。
4.1開槽型(02型)
通常由一片瓦楞紙板組成，由項部及底部折片(俗稱上
、下?lián)u蓋)構成箱底和箱蓋，通過釘合或粘合等方法制成紙箱
。運輸時可以折疊平放
，使用時把箱底和箱蓋封合。
4.2套合型(03 型)
由幾片箱坯組成的紙箱，其特點是箱底
、箱蓋等部分分開。使用時把箱底
、箱蓋等幾部分套合組成紙箱
。
43折型(04型)
通常由一片瓦楞紙板折疊成紙箱的底、箱體和箱蓋，使用時不需要釘合及粘合
。
5要求
5.1 材料
5.1.1 制造瓦楞紙箱的瓦楞紙板見表1,各項技術指標應符合GBT6544的規定，成箱后取樣進行檢測的紙板強度指標允許低于標準規定值的10%。
5.1.2 釘合瓦楞紙箱應采用寬度1.5mm以上的經防銹處理的金屬釘線，釘線不應該有銹斑、剝層、龜裂或其他使用上的缺陷
。
5.1.3 粘合瓦楞紙箱應使用有足夠接合強度的符合有關標準的粘合劑 。5.2 尺寸與偏差
5.2.1 瓦楞紙箱的外尺寸應符合GB/T4892的規定，瓦楞紙箱的長 、寬之比一-般不大于2.5:1;高
、寬之比一般不大于2: 1,一般不小于0.15: 1。
5.2.2 瓦楞紙箱的規格通常用內尺寸 、展開尺寸(或制造尺寸)或外尺寸表示(單位為毫米)
，其規定如下:
一一內尺寸:瓦楞紙箱內的凈空尺寸，以長 、寬
、高的順序表示:
一一展開尺寸:制造時的壓線尺寸。瓦楞紙箱展開時壓線之間的尺寸 ，以長
、寬、高的順序表示;
一一外尺寸:瓦楞紙箱的外形尺寸 ，以長
、寬、高的順序表示
。三種尺寸的關系參見附錄C.
5.2.3 瓦楞紙箱的尺寸公差為單瓦楞紙箱士3mm,雙瓦楞紙箱士5mm。53 質與結構
53.1紙箱的接合 可用釘線或粘合劑等方式。瓦楞紙箱質量應均-，不得有粘合及釘合不良、不規則
、臟污
、傷痕等使用上的缺陷。
5.3.2瓦楞紙箱釘 合搭接舌邊的寬度單瓦楞紙箱為30mm以上,雙瓦楞紙箱35mm以上。釘接時
，釘線的間隔為單釘不大于80mm,雙釘不大于110mm。沿搭接部分中線釘合
，采用斜釘(與紙箱立邊約成45° )或橫釘
，箱釘應排列整齊、均勻
。頭尾釘距底面壓痕中線的距離為13 mm士7mm
。釘合接縫應釘牢、釘透
，不得有疊釘
、翹釘、不轉角等缺陷。
533瓦楞紙箱接頭粘合搭接舌邊的寬度不小于30mm,粘合接縫的粘合劑涂布應均勻充分，不得有多余的粘合劑溢出現象。粘合應牢固，剝離時至少有70%的粘合面被破壞。
53.4瓦楞紙箱壓痕線寬度不得大于17mm,折線居中，不得有破裂或斷線。箱壁不得有多余壓痕線。
